典型的電視監控系統主要由前端監視設備、傳輸設備、后端控制顯示設備這三大部分組成，其中后端設備可進一步分為中心控制設備和分控制設備。前、后端設備有多種構成方式，它們之間的聯系（也可稱作傳輸系統）可通過電纜、光纖或微波等多種方式來實現。
監控

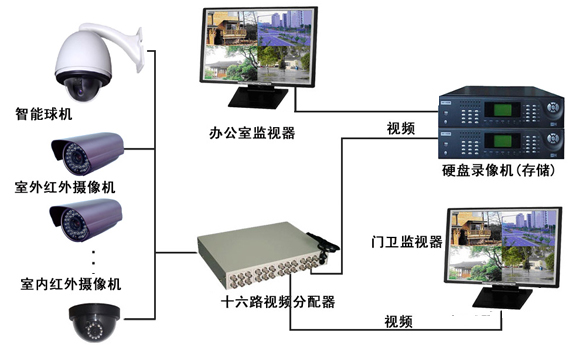

監控系統的組成：
典型的閉路監控系統主要由攝像機部分、傳輸部分、控制與記錄部分以及顯示部分四大塊組成。
攝像部分
是電視監控系統的前沿部分，是整個系統的"眼睛"。在被監視場所面積較大時，在攝像機上加裝變焦距鏡頭，使攝像機所能觀察的距離更遠、更清楚；還可把攝像機安裝在電動云臺上，可以使云臺帶動攝像機進行水平和垂直方向的轉動，從而使攝像機能覆蓋的角度更大。
在某些情況下，特別是在室外應用的情況下，為了防塵、防雨、抗高低溫、抗腐蝕等，對攝像機及其鏡頭還應加裝專門的防護罩，甚至對云臺也要有相應的防護措施。
傳輸部分
就是系統的圖像信號通路。一般來說，傳輸部分單指的是傳輸圖像、聲音信號。同時，由于需要有控制中心通過控制臺對攝像機、鏡頭、云臺等進行控制，因而在傳輸系統中還包含有控制信號的傳輸。
在傳輸方式上，近距離一般采用視頻線傳輸，不超過一兩公里的距離一般采用同軸電纜傳輸，更遠的距離則可采用光纖傳輸。對于遠距離傳輸，還需配備視頻信號放大、圖像信號的較正與補償設備。
控制與記錄部分
負責對攝像機及其輔助部件（如鏡頭、云臺）的控制，并對圖像、聲音信號的進行記錄。目前硬盤錄像機的技術發展得較完善，它不但可以記錄圖像和聲音，而且還包含了畫面分割切換、云臺鏡頭控制等功能，基本上取代了以往使用的畫面切換器、畫面分割器、云臺控制器、鏡頭控制器等產品。如果客戶要求能對云臺、鏡頭（特別是高速球）進行非常方便的控制，則可以加配控制鍵盤。

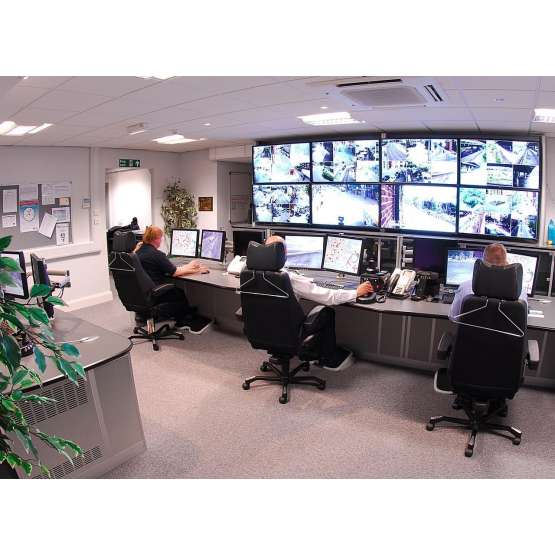

顯示部分
一般由幾臺或多臺監視器組成。在攝像機數量不是很多，要求不是很高的情況下，一般直接將監視器接在硬盤錄像機上即可。如果攝像機數量很多，并要求多臺監視器對畫面進行復雜的切換顯示，則須配備"矩陣"來實現。
專用監視器價格較貴，為了節省開支，也可用普通電視機替代。
目前監控系統隨著計算機的發展水平的提高，已經由模擬系統向數字化系統轉變，數字化系統在功能上較模擬系統完善，操作極其智能化和集中化等。
監控系統適用場所包括：政府機關、電力電信、監獄、軍隊、銀行、金庫、超市、商場、賓館、小區、學校、辦公樓、道路監控等。
監控系統構成:
視頻采集系統：
視頻采集系統主要由各觀測點的攝像機組成，主要完成視頻圖像信號采集。由現有58個高性能彩色數碼攝像機組成。主要實現對每個采集點的視頻采集。其中20個攝像機帶有云臺裝置，主要可實現較廣泛區域的監視。
云臺鏡頭控制系統:
云臺鏡頭控制系統主要由云臺和控制器組成。用于完成在監控中心遙控?cái)z像機的觀測位置的變動和觀測點圖像的放大、縮小處理。
信號傳輸系統：
在本系統中信號傳輸系統主要包括電源信號的傳輸、視頻信號的傳輸和控制信號的傳輸線路三部分組成。
視頻處理系統：
視頻處理系統主要完成對視頻信號的數字化處理、圖像信號的顯示、圖像信號的存儲、及圖像信號的遠程傳輸。本系統中采用4套16路硬盤錄像及遠程傳輸系統實現對所有采集點的顯示、錄像和回放以及遠程瀏覽。
